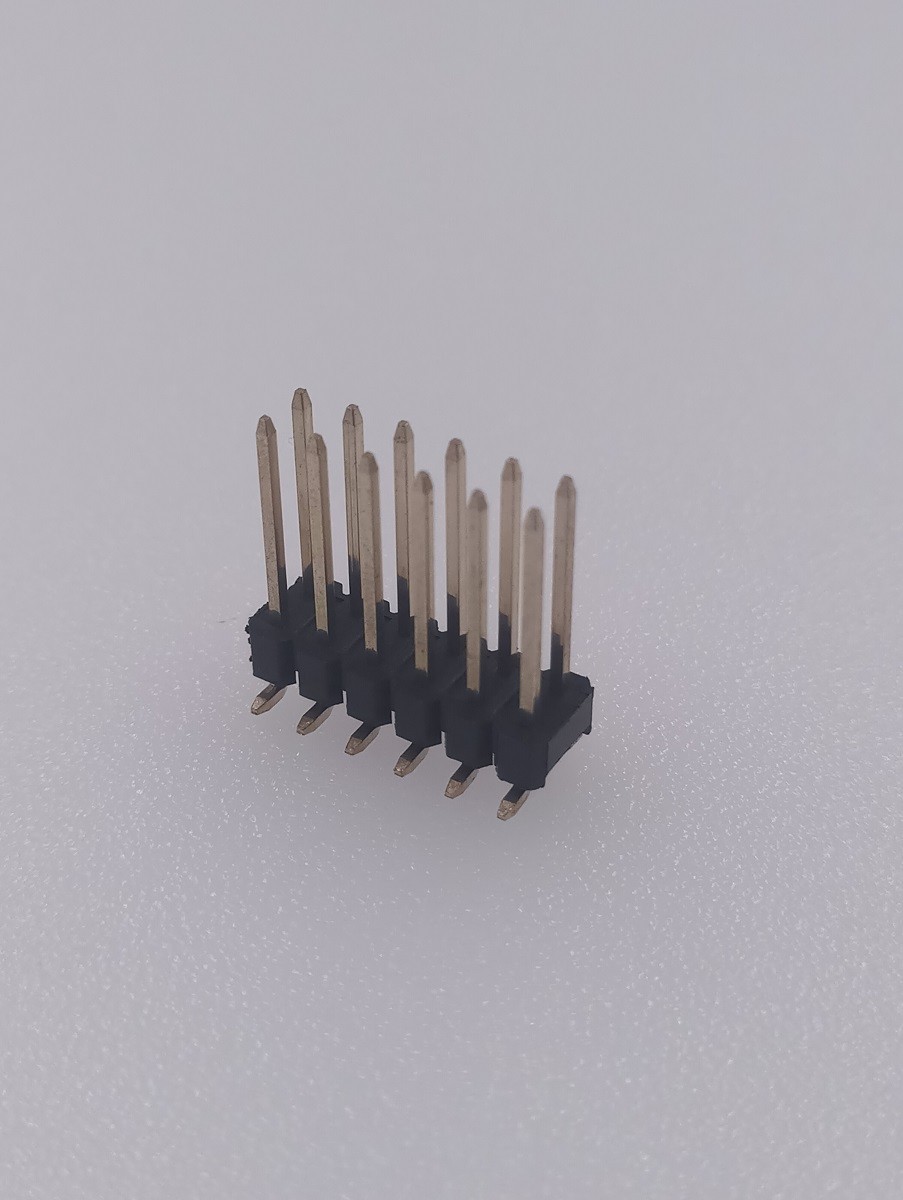

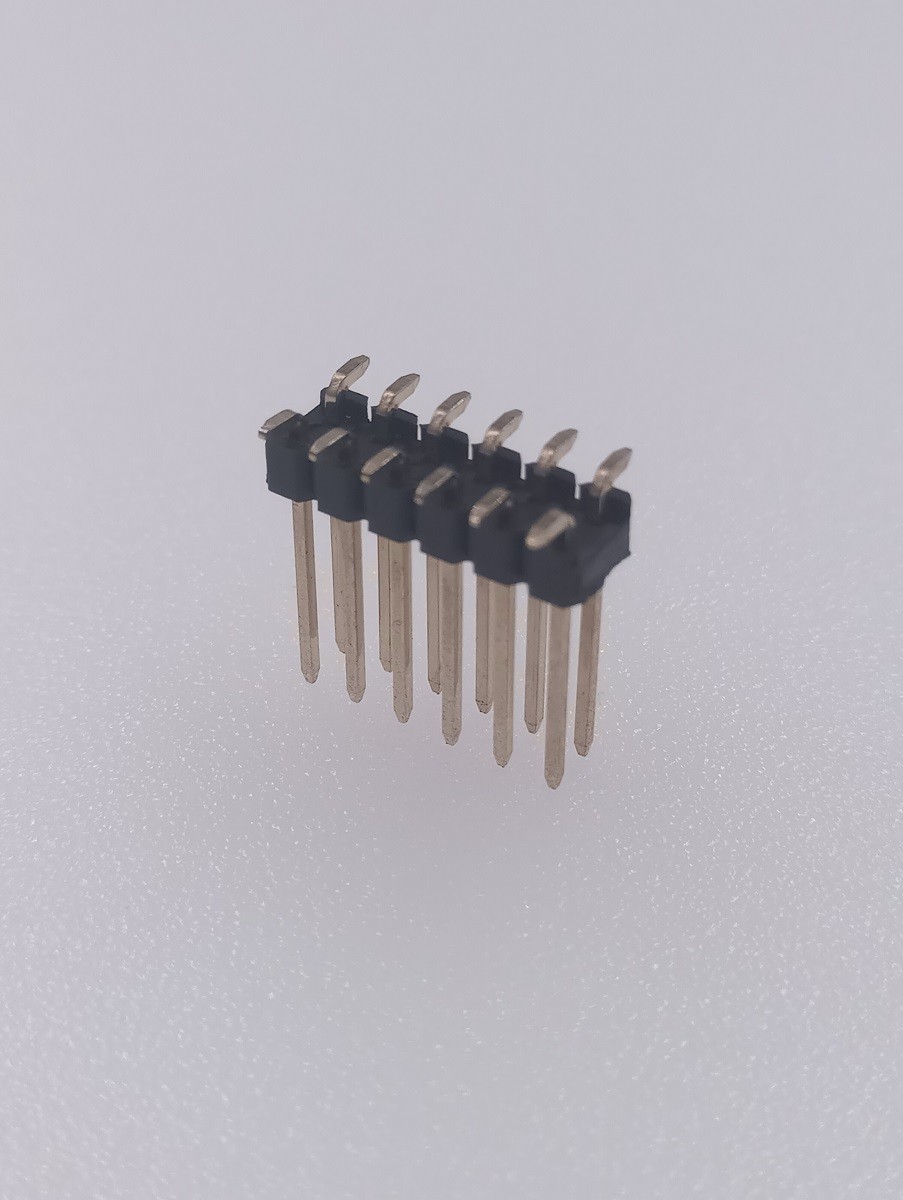

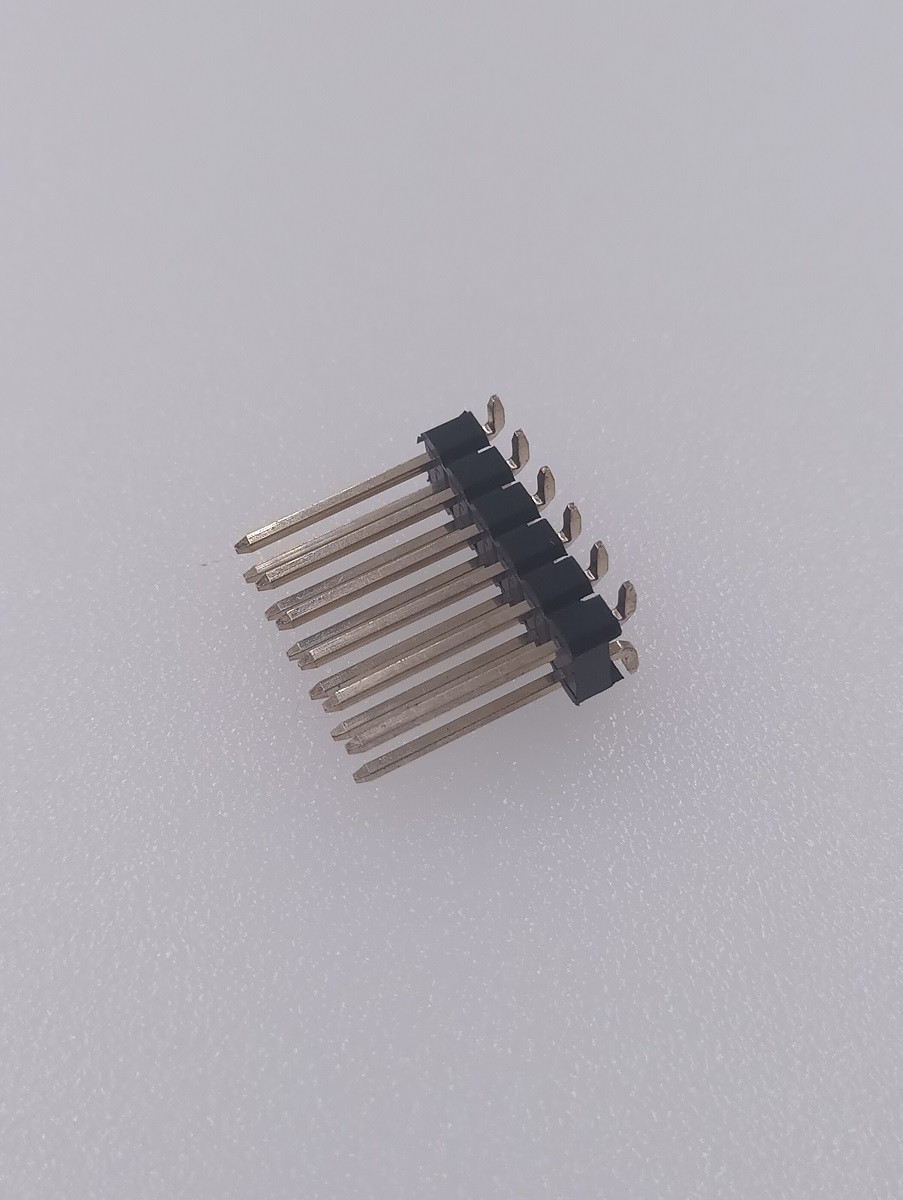

Dwurzędowe męskie styki żeńskie do montażu na płytce drukowanej, 2x12pin 2,54 mm Pitch Header

Nazwa produktu: Montaż na płycie głównej Prosty typ złącza SMT, podziałka 2x12pin Rozstaw pinów 2,54 mm

Opis produktów:

this Pin Header is with pitch 2.54mm, dual row with 12 pin numbers. ta listwa kołkowa ma podziałkę 2,54 mm, podwójny rząd z 12 numerami pinów. with a specified pin length and 0.64mm square pins that it can afford an AMP of current transmission. o określonej długości pinów i kwadratowych pinach 0,64 mm, które mogą pozwolić na AMP bieżącej transmisji. It usually match with a same pitch and pin number of Female Header so as to form as board to board connection, or match with a wire haress forming as wire to board connection, or it can directly soldered in two PCBs. Zwykle pasuje do tego samego skoku i numeru pinu żeńskiego nagłówka, aby utworzyć połączenie płytki z płytką, lub pasuje do drutu z drutu tworzącego połączenie drutu do płytki lub może być lutowany bezpośrednio na dwóch płytkach drukowanych.

Skok, numer pin, rodzaj montażu, długość można dostosować do aplikacji klienta, na przykład:

Skok może być opcjonalny jako 0,8 mm, 1,0 mm, 1,27 mm, 2,0 mm, 2,54 mm, 3,96 mm itp.

I może być jednorzędowy, dwurzędowy lub potrójny.

Typ montażu można dostosować do SMT (wejście pionowe lub boczne), DIP przez płytkę drukowaną (wejście pionowe lub boczne).

Wspólna aplikacja:

produkujemy i dostarczamy w wolumenie do konsumpcji elektroniki kategorii konsumenckiej, telekomunikacji, kontroli przemysłowej, liczników, medycyny, lotnictwa i przemysłu wojskowego.

Materiał
Przedmiotów	Materiał	Platerowanie
Kontakt	Mosiądz	Złoto
Izolator	PA9T	Nie dotyczy



Specyfikacja
Opis	Wartość
Rodzaj	Złącze płytka-płytka
Płeć	Nagłówek
Struktura	SMT
Typ mocowania	SMT do montażu na płytce drukowanej
Obecna ocena	3,0 Amp na kontakt
Napięcie znamionowe	550 V AC / min.
Rezystancja kontaktowa	<20m omów na kontakt
Rezystancja izolacji	> 1000 m om
Wytrzymałość na napięcie	1000 V DC / AC
Temperatura pracy	-40 ° C° do +105 ° C
Temperatura przetwarzania (lutowania)	230C ° przez 30 ~ 60 sekund, (260 ° C przez 5 sekund)







Rysunki:

Funkcjonować: Zapewnia połączenie prądu elektrycznego między płytą a płytą lub przewodami.
