Złącze proste 40 GHz 2,92 mm, pozłacane do testu PCB

Złącze proste 40 GHz 2,92 mm, pozłacane do testu PCB

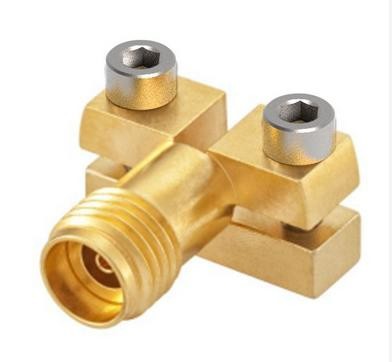

Nazwa produktów:Złącze żeńskie End Launch 40GHz 2,92 mm pozłacane z blokiem do testu PCB

Opis produktów:

wysokowydajne złącza End Launch są zaprojektowane tak, aby zapewnić niską VSWR, bezmodową odpowiedź szerokopasmową do 40 GHz dla jednowarstwowych i wielowarstwowych obwodów drukowanych, w których sygnał wysokiej częstotliwości znajduje się na górnej warstwie.
Opcje męskie i żeńskie wraz z wąskim korpusem i przepustem grodziowym.Solidny, wielokrotnego użytku i naprawialny.Wiele konfiguracji uruchamiania zapewnia najlepsze możliwe dopasowanie do układu obwodu.Pracuje nad projektami mikropaskowych i uziemionych falowodów współpłaszczyznowych (GCPW).Dostępne są mikropaski warstwy sygnałowej i płytki testowe GCPW.Przylutowanie pinu do śladu sygnału jest opcjonalne.

Wspólna aplikacja:
produkujemy i dostarczamy do testera, anteny, komunikacji fal milimetrowych i aplikacji dużej mocy, radaru,łączność satelitarna oraz dsystemy obronne i programy lotnicze.

1. Charakterystyki:

1. Standard interfejsu:2,92 mm

2. Rodzaj:Zakończ złącze uruchamiania

3. Płeć: Płeć żeńska

4. Impedancja: 50 omów

5. Struktura: Prosto 180°

6. Typ mocowania: Zacisk śrubowy do mikrowkładki

7.

Jak, wojskowy, instrument testowy,Sprzęt do komunikacji satelitarnej itp
